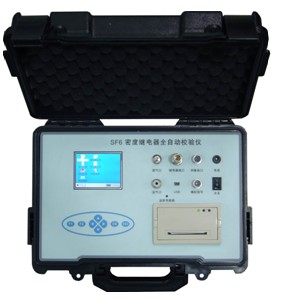

仪器简介:

     密闭容器中的气体压力随温度的变化而变化，为了便于统计和比较，通常把20℃时SF6的相对压力值作为标度值。在现场检验时，一定环境下测量到的SF6压力均要换算到其对20℃时的等效压力值，完成了压力，温度的动态自动补偿，从而判断密度继电器的性能。

    该校验仪运用了精确的SF6气体压力和温度之间关系的数学模型，根据现场测试需要而设计的一款SF6气体密度继电器校验设备，采用嵌入式智能化微机技术及全封闭SF6气体循环系统，选用进口的高性能压力，温度传感器，解决了目前现场对SF6气体密度继电器校验困难的问题。

技术指标:

精    度：  0.25级（精度可以根据用户要求定制）

测量压力：  0～1.0MPa

压力分辨率：0.0001MPa

测量温度：  -30℃～＋100℃

温度分辨率：0.1℃

模拟信号：  电压0～5V，电流4～20mA，精度0.2级

模拟输出：  +24VDC，电流50mA

显示方式：  超大中文图文菜单液晶显示

打印方式：  微型针式打印

存储容量：  50～100条

通信接口：  USB或RS232，支持数据分析软件

工作电源：  交直流两用，内置充电电池，

                   可连续工作数小时，AC220V±10%，50Hz

体积重量：  470×270×260mm，约4.5kg

性能特点:

● 支持密度继电器的报警、闭锁发生与解除性能校验

● 支持双闭锁型继电器的校验

● 支持数字式密度继电器的校验

● 支持现场压力表的校验功能

● 双套温度测量系统，内置高精度传感器测量，外置红外温度测量

● 可直接采用设备本体或气瓶中的SF6气体，也可采用其它高纯气体，如N2

● 支持测量气体的回收重复利用或排放

● 任意环境温度下SF6气体压力至20℃时的标准压力换算

● 20℃时的标准压力到任意温度下的压力换算

● 配有微型打印机，随时打印测试结果

● 连接气管两端配有进口微型快速逆止阀，操作简便又防止管路进入水份和空气

● 配有全套过滤接头，并提供图文并茂的操作手册给予指引

● 仪器装有智能电压保护器系统，采样点误接220V电压也不会损坏校验仪

● 仪器带有RS232或USB接口，支持数据分析软件

● 支持海量存储，可查询历史记录

● 支持模拟信号检测：0～5V电压，4～20mA电流，+24VDC输出

● 体积更小，重量更轻，便于携带

● 支持用户校准功能，便于定期校验以及精度调整

● 仪器自诊断功能，当出现接线错误时，可以进行提示
